谷歌3D地图-如何通过arcgis制作三维地图

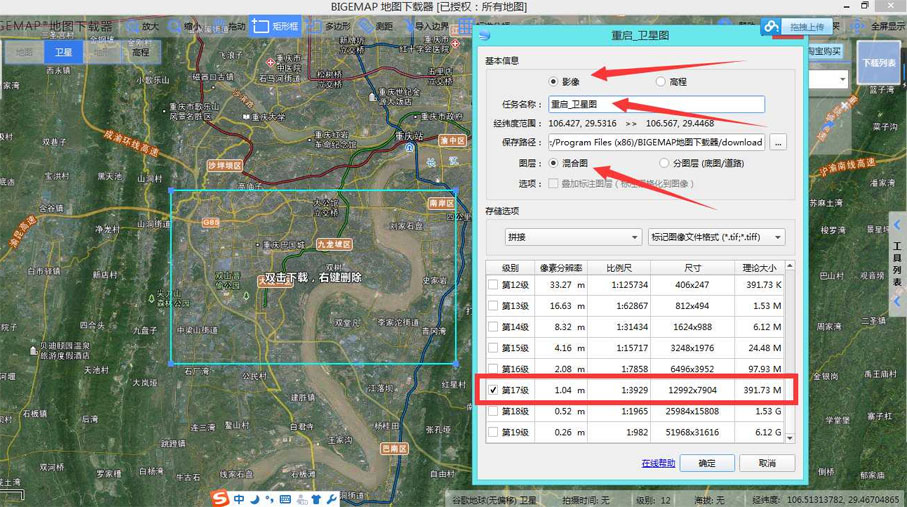

第一步,下载卫星影像和高程等高线

下载你需要区域的DEM数据和卫星影像数据。请参考【卫星影像下载】和【高程等高线下载】

注:下载的高程和卫星图像可以选择不一样的对应级别,不需要两个的级别都选择一样,建议:高程下载16级或者17级,卫星图像级别越高,生成的三维越清晰,越详细。

三维地图制作教程

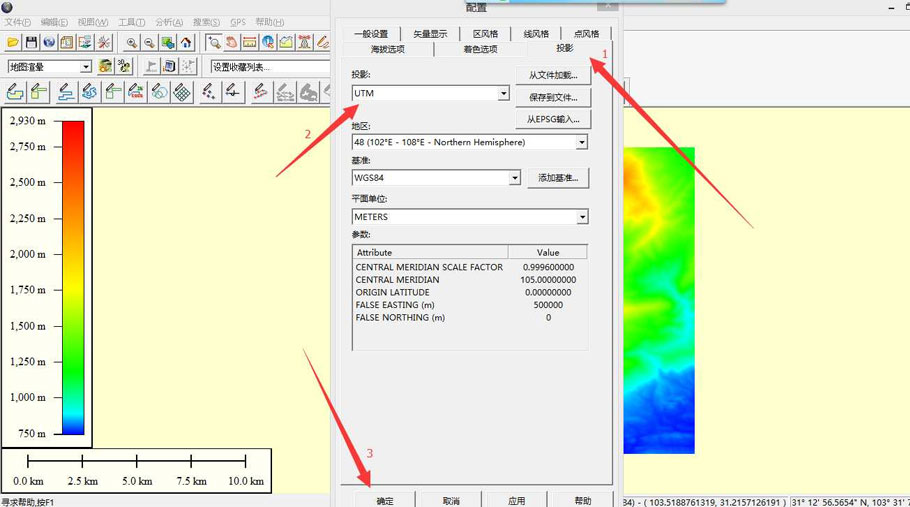

第二步,将高程等高线进行投影转换

由于是经纬度坐标信息的需要转成大地坐标系的,方便高程海拔高度显 示。本案例以转换成UTM(WGS84)为例子,如右图。具体步骤请参考【如何进行投影转换】

三维地图制作教程

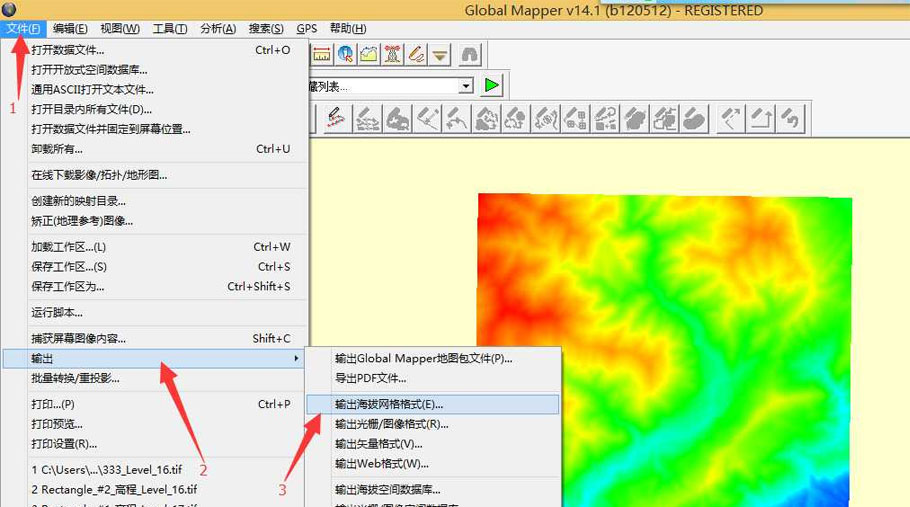

第三步:输出高程为海拔网格格式

保存为DEM,选择【输出海拔网格格式】,在弹出的对话框中选择【DEM】,到此高程的预处理已经完成。

三维地图制作教程

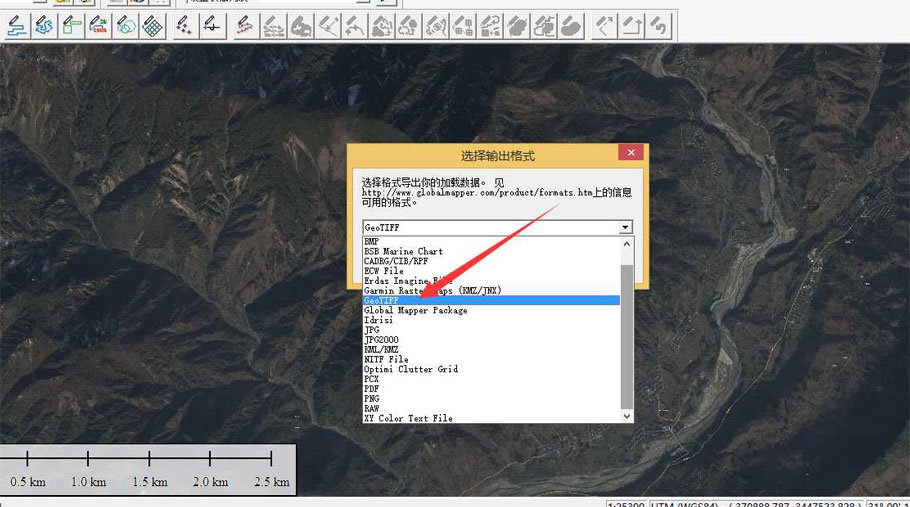

第四步:将卫星图像也处理成UTM投影

同第2、第3步骤操作,将卫星图像处理成UTM投影,仅最后输出模式为GeoTIFF

3DMAX

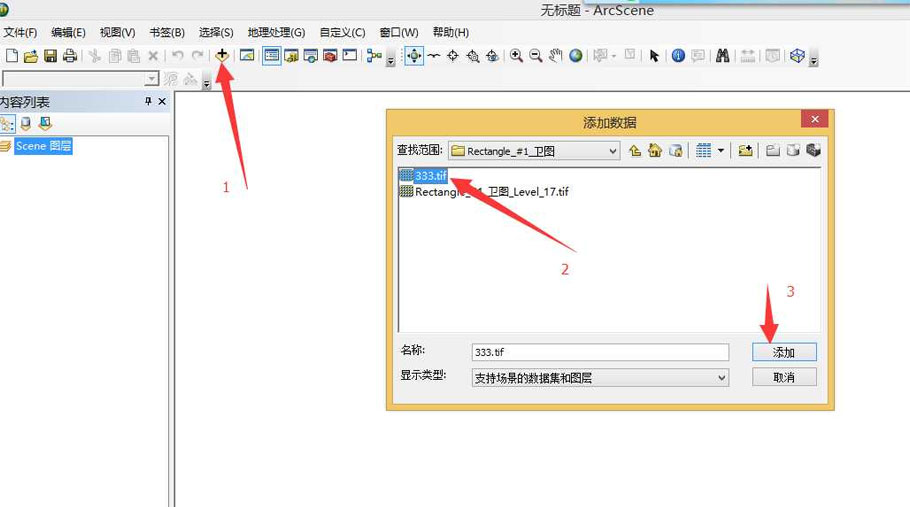

第五步:在ArcSence中打开卫星影像

在ArcSence中打开转换后的卫星影像,打开步骤如图,点击箭头所指的【+】号,添加刚才转成UTM投影的卫星图像

3DMAX

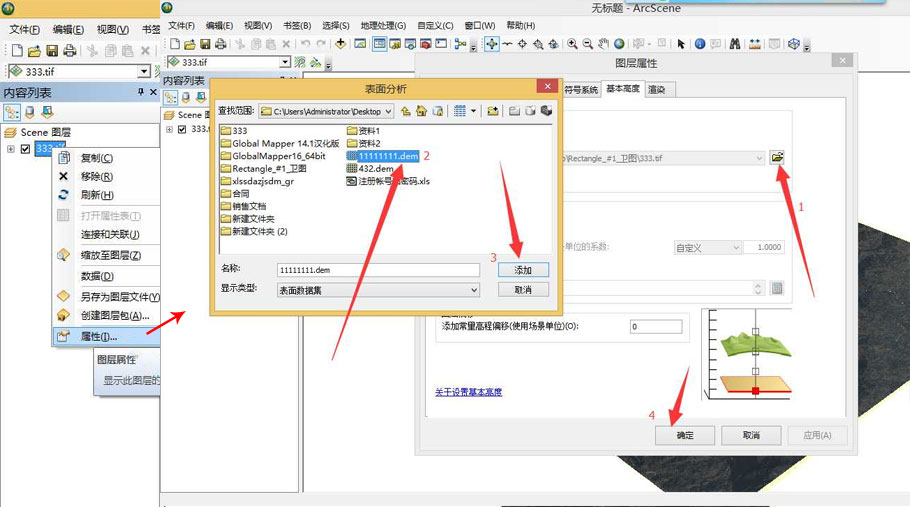

第六步:打开高程等高线文件

鼠标指到左边打开的卫星图像的文件名,点击【右键】,弹出属性框 ,选择【属性】,然后选择红色【1】箭头指向,打开刚才转换之后的 DEM高程数据,然后【添加】,再点【确定】如图

3DMAX

完成!
