投影转换-xi'an80/beijing54/CGCS2000相互转换

高清卫星影像坐标系有偏移,无法与矢量文件进行配准,那怎么将卫星影像坐标系投影转换到xi'an80、beijing54、cgcs2000等呢?


注意:进行投影转换,需要下载无偏移的卫星影像,如果卫星影像有偏移的话会导致转换后的卫星影像扭曲,坐标错误,无法配准。


第一步,打开软件,选择无偏移的地图源下载你需要的卫星影像;

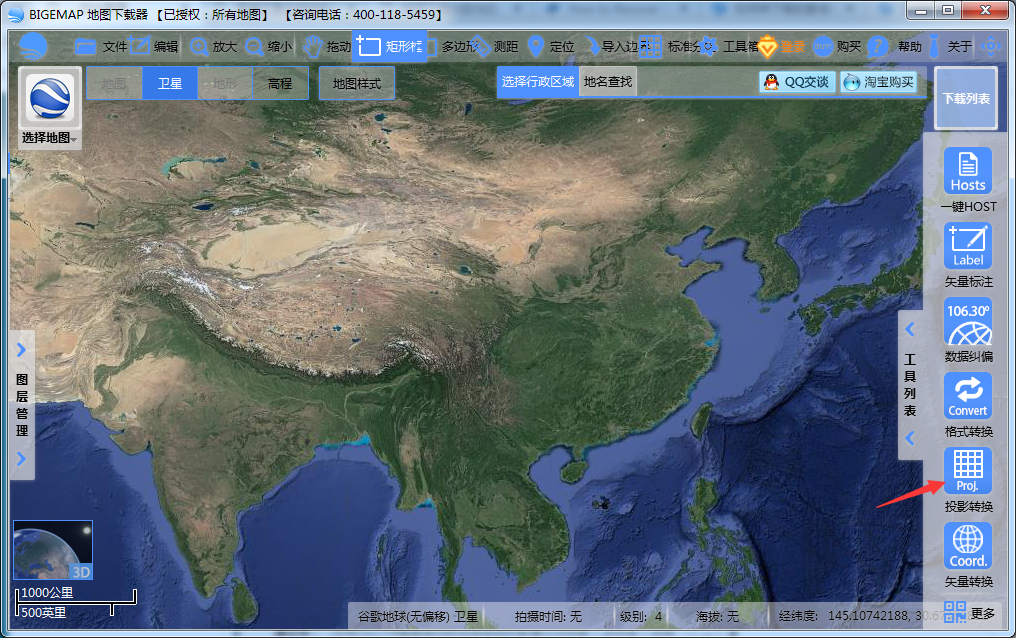

第二步,在软件右侧的工具列表中选择【投影转换】,如图

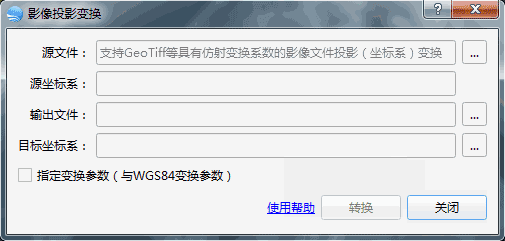

第三步,投影转换弹窗设置及说明

    1)源文件:选择下载好的卫星图像文件(下载目录中后缀为tiff的文件)

    2)源坐标系:打开的源文件的投影坐标系(自动读取,不需要手动填写)

    3)输出文件:选择转换后你要保持文件的文件路径和文件名

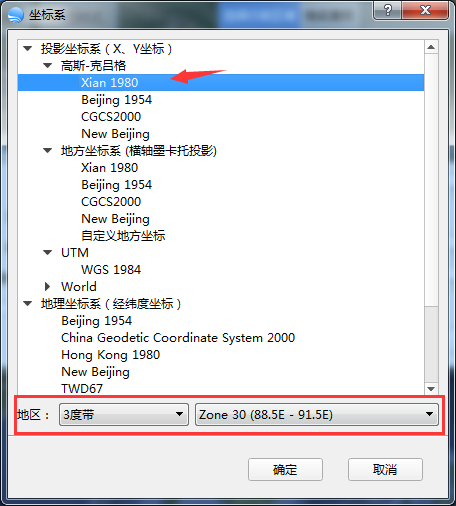

    4)目标坐标系:选择你要转换成的目标坐标系,以转换为xi'an80坐标系为例,点击右侧的省略号,在新的弹窗中选择xi'an80坐标系,地区一般选择默认,如图


5)地区:一般选择默认,也可手动修改,手动修改请参考教程:如何选择分度带?

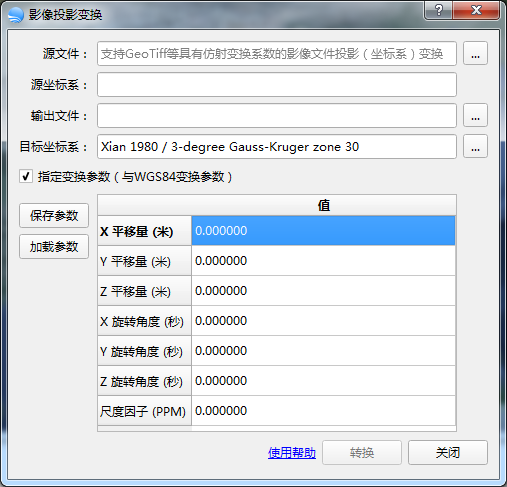

6)指定变换参数:在不知道的情况下,可以不填此参数,如果勾选上,则如下图


        此参数为【三参数】或者【七参数】,均为国家保密参数,需要到当地的测绘部门或者国土部门,以单位名义签保密协议进行购买,此参数各地都不一样,是严格保密的,请不要随便流通。


最后,点击【转换】即可开始转换投影。
